2FMUX-24D
2FMUX- 24는 1Core방식의 광 선로를 이중화로 구현한 광 전송장비로 DS1(T1),DSE1(E1), V.35(Nx64Kbps 또는 Nx56Kbps)의 신호를 8.448Mbps의 광신호(1Core, WDM방식)로 변환하여 고속의 데이터를 전송하는 장치로써, 집합형 국측장비인 COT로부터 광으로 전송된 신호를 수신하여 가입자측 DTE나 DCE로 접속 서비스 하는 광 단독형(2FMUX- 24D)으로 구성되며, 고품질 의데이터를 요구하는 가입자나 원거리(40Km이상)의 가입자에게 효율적인 구성을 하기에 적합하도록 설계되었습니다.

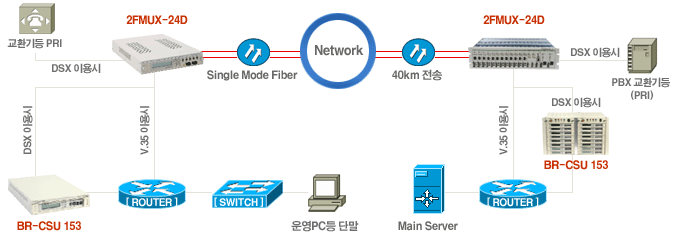

· 망구성도
· 제품의 특징
광 선로를 이용하여 원거리 가입자에게 고품질의DATA전송
1 Core 방식으로 광 선로 이중화를 구현함
E1, T1, V.35 채널 중 선택적으로 사용가능
다양한 전송속도 제공(Nx56 시 N=1…31, Nx64 시N=1…32)
다양한 Loopback 시험기능에 의한 자체진단 용이 (LLB, DLB, ALB, RALB, RDLB, RLLB)
TPG(Test Pattern Generator)에 의한 다양한 시험기능(BER Test)
전면판 스위치 또는 LCD Key Pad 조작으로 모든시험가능
GUI를 통한 망 관리, 원격 제어, 성능 감시 데이터(PM) 제공
LCD, LED에 의한 가시/ 가청 경보 및 상태정보 표시기능
경보표시 기능, Error Insert 기능구비로 유지보수편리
Tree 구조의 메뉴방식으로 장치설정 및 변경이 용이
집합형인 경우 전원 이중화 및 AC/DC 혼용 수용 가능
단독형인 경우 AC형/DC형 구분(구매시 지정)
전원 AC 110~ 220 또는 DC - 48V 지원
· 제품의 규격
| 항목 | 규격 | |
| E1 규격안내 | ||
| 광 송수신부 | 광 포트 수 | 2 Core |
| Line Rate | 8.448Mbps | |
| 전송방식 | Ping-Pong | |
| 전송거리 | 1310 nm | |
| 송수신 파장 | -8 ~ -15dBm | |
| 송신출력 | -8 ~ -15 dBm | |
| 수신 감도 | -8 ~ -28 dBm | |
| 가입자 신호 | 전송속도 | 2.048Mbps |
| 인터페이스 | Wrapping단자 | |
| 수용용량 | 유니트 당 2 E1 | |
| 신호종류 | E1 (2.048Mbps ± 50ppm) ITU-T G.703 | |
| 선로부호 | HDB3 | |
| 프레임 형태 | FRAME / UNFRAME | |
| CRC4 | ON / OFF 기능 | |
| TS16 | ON(CAS) / OFF(CCS) 기능 | |
| SPEED | N=1,2,3…31(UNFRAME 포함 총32개 속도가능) | |
| 전원 | 사용전원 | 110 / 220V AC 또는 -48V DC(구매시 지정) |
| 소모전력 | 최대 4W이하 | |
| T1 규격안내 | ||
| 광 송수신부 | 광 포트 수 | 2 Core |
| Line Rate | 8.448Mbps | |
| 전송방식 | Ping-Pong | |
| 전송거리 | 15Km이상 | |
| 송수신 파장 | 1310 nm | |
| 송신출력 | 8 ~ -15 dBm | |
| 수신 감도 | -8 ~ -28 dBm | |
| 가입자 신호 | 전송속도 | 1.544Mbps |
| 인터페이스 | Wrapping단자 | |
| 수용용량 | 유니트 당 2 T1 | |
| 신호종류 | T1 (1.544Mbps ± 50ppm) ITU-T G.703 | |
| 선로부호 | AMI / B8ZS | |
| 프레임 형태 | UNFRAME / SF / ESF | |
| LBO | 5단계 설정 (0~200m) | |
| SPEED | N=1,2,3…24(총 24개 속도가능) | |
| 전원 | 사용전원 | 110 / 220V AC 또는 -48V DC(구매시 지정) |
| 소모전력 | 최대 4W이하 |
