FMUX-4DS1E
BR-4DS1E 장치는 (이하 4DS1E 장치라 함) 1Core 광 선로 와 E1 라인을 이용하여 별도의 중계장치 없이 15Km이상의 거리를 1DS1E(*4)와 Ethernet 데이터 신호를 선택하여 전송하는 장치입니다. 이 장치는 광 선로 혹은 DSX의 양단, 즉 COT와 RT에 각각 1대씩 서로 대향 되어 광 전송은 Ping-Pong형태로 구성되고, 서비스 형태는 PTP(Point To Point)로 동작됩니다. Ethernet신호를 기존의 PDH(최대 4* E1)신호에 Ethernet 신호를 Encapsulation하여 전송하며 전송된 PDH 신호를 광 선로를 이용하여 기존 네트워크의 변경 없이 효율적으로 장거리 가입자에게 Ethernet신호 (10/100BASE-T)를 서비스할 수 있는 장치입니다.

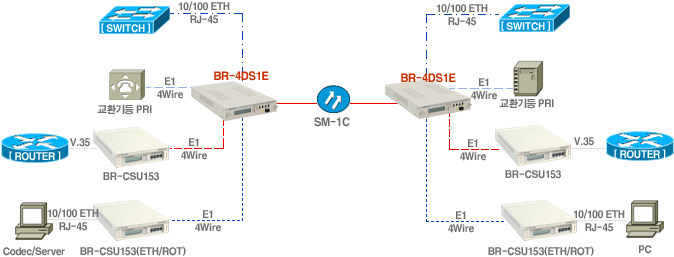

· 망구성도
· 제품의 특징
광 선로를 이용하여 최대 15Km 이상 가입자에게 고품질의 DATA 신호 전송
OPTIC_E1, OPTIC_LAN, E1_LAN 등의 접속 경로를 이용하여 사용가능
다양한 Loop Back 시험기능에 의한 자체 진단 용이 (LLB, DLB, TPG, RDLB, RDLB & TPG Loopback)
LCD, LED 에 의한 가시/가청 경보 및 상태 정보 표시 기능
GUI 의 사용으로 유지보수가 용이함
Tree구조의 메뉴방식으로 장치 설정 및 변경이 용이
사용전원 : 110/220V AC 또는 DC -48V (구매시 지정)
저 소모 전력
다양한 서비스 구성 형태 제공
다양한 속도의 Sync Data 전송
· 제품의 규격
| 항목 | 규격 | |
| 광 송수신부 | Line Rate | 8.448 Mbps |
| 전송방식 | 1Core Ping-Pong | |
| 전송거리 | 15 km 이상 | |
| 송수신 파장 | 1310 nm | |
| 송신출력 | -8 ~ -15 dBm | |
| 수신 감도 | -28 ~ -8 dBm | |
| 가입자 신호 부DSX | 전송속도 | 2.048 Mbps |
| 수용용량 | UNIT 당 4 E1 | |
| 신호종류 | E1 (2.048 Mbps +/- 50 ppm) ITU-T G.703 | |
| 인터페이스 | 4 Wire Wrapping | |
| 선로부호 | HDB3 | |
| 포트수 | 4 | |
| 랜 송수신 부 | 전송속도 | 10/100 Mbps |
| 전송방식 | Ethernet | |
| 인터페이스 | RJ-45 | |
| 포트 수 | 1 | |
| 전원 | 사용전원 | 110 / 220V AC 또는 DC-48V (구매시 지정) |
| 소모전력 | 최대6 Watts |
