IMUX-060-63DS1(E)
BR Optical MUX는 가입자 측 장치(RT)에서 종속 신호로 최대 63 DS1(E)급 전용 회선을 수용 다중화하여 광(OC1신호로) 전송하고, 지사(점)측 장치(COT)에서 역 다중화 및 회선 분배 기능을 수행하는 장치입니다. 본 장비는 집중국에 사용할 수 있는 COT와 RT로 구분할 수 있습니다.COT는 주로 다수의 가입자에게 서비스를 제공하여야 하는 망 제공 사업자(Network Provider)의 Central Office에 사용하며, RT는 주로 서비스를 제공 받고자 하는 가입자측(Customer Premise)에 사용이 편리하도록 되어 있습니다.

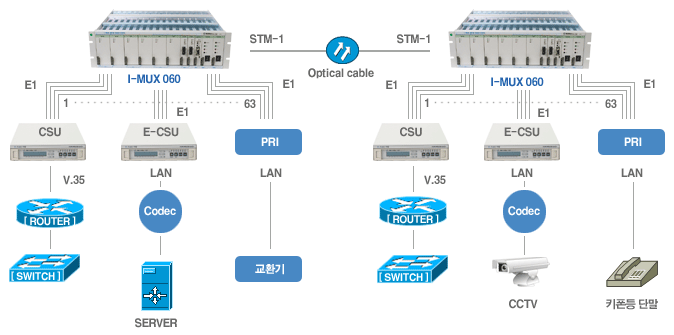

· 망구성도
· 제품의 특징
ITU-T의 SDH 및 PDH 기술 기준을 만족.
중요 Unit의 이중화 구조 및 자동보호 절체 기능.
GUI를 통한 시스템의 운용상태 및 구성 상태, 절체 상태, 감시 및 제어기능.
다양한 LoopBack 시험기능에 의한 자체 진단이 용이.
LED에 의한 가시/가청 경보 및 상태정보 표시기능.
고 신뢰성 및 저 소모전력
시스템 용량 :최대 63개 DS1(E)
· 제품사양
· STM-1
유니트당 1개의 STM-0 광신호 인터페이스 제공
SOH, H-POH
L-POH 감시
· DS1(E)
유니트당 21 DS1(E) 인터페이스
3채널 단위로 E1/T1 선택 가능 (TUG-2 단위)
L-POH 감시
제공선로감시 ; LOS, AIS, CV
1:1 보호절체
·DS3
유니트당 1 DS3 인터페이스
2단계 LBO 기능 (Long, Short)
M13 Frame 감시 기능
송신 AIS 선택 (BLUE/ ALL “1)
선로감시 ; LOS, AIS, CV
1:1 보호절체
·높이 : 3u (1u= 44mm)
· 제품의 규격
| 항목 | 규격 | |
| 광부 규격 | ||
| Line Rate | 155.520Mbps | |
| Type | 15Km용 | 40Km용 |
| Source Type | MLM | MLM |
| Maximum RMS Width(∂) | 7.7 nm | 3 nm |
| 송신출력 | -15 ~ -8 dBm | -5 ~ 0dBm |
| 소광비 | 8.2 dB | 10 dB |
| 수신감도 | -28 ~ -8 dBm | -34 ~ -10dBm |
| 전송거리 | 15Km | 40Km |
| 송수신파장 | 1310 nm | 1310 nm |
| 채널부 규격 | ||
| 항목 | DS1 | DS1E |
| 전송속도 | 1.544Mbps | 2.048Mbps |
| 인터페이스 | Wrapping단자 | Wrapping 단자 |
| 신호종류 | T1 (1.544Mbps ± 32ppm) ITU-T G.703 | E1 (2.048Mbps ± 50ppm) ITU-T G.703 |
| 선로부호 | AMI,B8ZS | HDB3 |
| 수신 임피던스 | 100Ω ±5% | 120Ω ±5% |
IMUX-060-64DS1(E)
BR Optical MUX는 가입자 측 장치(RT)에서 종속 신호로 최대 63 DS1(E)급 전용 회선을 수용 다중화하여 광(OC1신호로) 전송하고, 지사(점)측 장치(COT)에서 역 다중화 및 회선 분배 기능을 수행하는 장치입니다. 본 장비는 집중국에 사용할 수 있는 COT와 RT로 구분할 수 있습니다.COT는 주로 다수의 가입자에게 서비스를 제공하여야 하는 망 제공 사업자(Network Provider)의 Central Office에 사용하며, RT는 주로 서비스를 제공 받고자 하는 가입자측(Customer Premise)에 사용이 편리하도록 되어 있습니다.
· 망구성도
· 제품의 특징
ITU-T의 SDH 및 PDH 기술 기준을 만족.
중요 Unit의 이중화 구조 및 자동보호 절체 기능.
GUI를 통한 시스템의 운용상태 및 구성 상태, 절체 상태, 감시 및 제어기능.
다양한 LoopBack 시험기능에 의한 자체 진단이 용이.
LED에 의한 가시/가청 경보 및 상태정보 표시기능.
고 신뢰성 및 저 소모전력
시스템 용량 :최대 63개 DS1(E)
· 제품사양
· STM-1
유니트당 1개의 STM-0 광신호 인터페이스 제공
SOH, H-POH
L-POH 감시
· DS1(E)
유니트당 21 DS1(E) 인터페이스
3채널 단위로 E1/T1 선택 가능 (TUG-2 단위)
L-POH 감시
제공선로감시 ; LOS, AIS, CV
1:1 보호절체
·DS3
유니트당 1 DS3 인터페이스
2단계 LBO 기능 (Long, Short)
M13 Frame 감시 기능
송신 AIS 선택 (BLUE/ ALL “1)
선로감시 ; LOS, AIS, CV
1:1 보호절체
·높이 : 3u (1u= 44mm)
· 제품의 규격
| 항목 | 규격 | |
| 광부 규격 | ||
| Line Rate | 155.520Mbps | |
| Type | 15Km용 | 40Km용 |
| Source Type | MLM | MLM |
| Maximum RMS Width(∂) | 7.7 nm | 3 nm |
| 송신출력 | -15 ~ -8 dBm | -5 ~ 0dBm |
| 소광비 | 8.2 dB | 10 dB |
| 수신감도 | -28 ~ -8 dBm | -34 ~ -10dBm |
| 전송거리 | 15Km | 40Km |
| 송수신파장 | 1310 nm | 1310 nm |
| 채널부 규격 | ||
| 항목 | DS1 | DS1E |
| 전송속도 | 1.544Mbps | 2.048Mbps |
| 인터페이스 | Wrapping단자 | Wrapping 단자 |
| 신호종류 | T1 (1.544Mbps ± 32ppm) ITU-T G.703 | E1 (2.048Mbps ± 50ppm) ITU-T G.703 |
| 선로부호 | AMI,B8ZS | HDB3 |
| 수신 임피던스 | 100Ω ±5% | 120Ω ±5% |
