BR-CSU153
CSU

BR-CSU153은 T1/E1 서비스에 접속 가능한 단일 포트의 Fractional T1/E1겸용 CSU 장비이다. 동기식 데이터 채널과 프로그램 가능한 전송 속도를 가집니다. 사용 가능한 속도는 56Kbps / 64Kbps 이상 T1의 경우 1.544Mbps, E1의 경우 2.048Mbps의 전송 대역이 필요한 가입자에게 N×24, N×30/31 배수로 분할하여 가입자가 음성,데이터,영상의 신호를 전송할 수 있는 장비입니다. 또한 DTE의 유효한 데이타를 T1 또는 E1 데이타 흐름에 일치하는 TimeSlot에 실려 보내지며 타 장비와의 호환성과 DTE Interface의 확장성이 뛰어난 장비입니다.

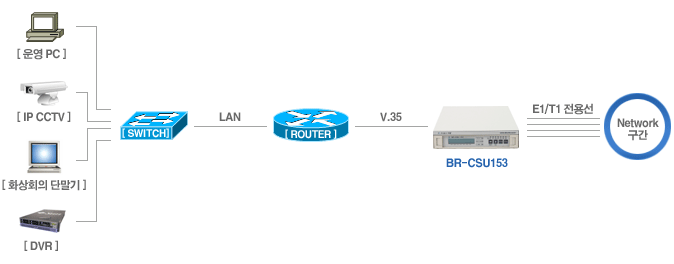

· 망구성도


· 제품의 특징

Fractional T1/E1 Interface
Nx56 또는 Nx64kbps 송 수신 속도 선택
전면판넬 및 Consol Port 제어 및 유지보수가능
T1 운용시 D4(SF) 또는 ESF Frame운용가능
T1 운용시 ESF는 CRC-6 Frame으로 운용가능
T1 운용시 라인 코드는 AMI 또는 B8ZS
E1 운용 라인 코드는 AMI 또는 HDB3
E1 운용 시 CRC-4 Frame사용 가능
- CAS 사용시 가능한 속도 : 56~1920Kbps
- CCS 사용시 가능한 속도 : 56~1984Kbps
- Unframe 사용시 가능한 속도 : 2.048Mbps
타사 CSU장비와의 완벽한 기능적 호환성
광 가입자 전송장치(FLC)와 Loop Back 연동가능
Remote Config 제어가능
Consol Port를 이용한 제어 및 유지보수
다양한 DTE와의 통신전송을 위한 TX /RX CLK Invert기능 지원
DTE부터의 입출력 Data Invert 기능 지원
다양한 경보 및 실시간 Line Error 감시 기능 지원 (LOS,RED,YELLOW,CRC,BPV)
다양한 Loop Back 및 진단기능 (LTL, DL, RTLB, TPG, LLB, NLB, RCLB)
Free Volt로 AC 110V/220V 또는 DC 24V/48V 선택


· 제품의 규격
