BR-DM9600
BR-DM9600은 두 개의 아날로그 전용선 모뎀중 주 모뎀(Link A)에 라인 단선이나, 장비 불량시 이를 감지하여 자동으로 백업,예비모뎀(Link B)으로 자동 절체하는 장비입니다. 또한 회선 불량등에 의한 절체시 LED및 ALARM음을 발생하여 장비 및 회선 운영자로 하여금 쉽게 인지 할 수 있도록 설계하였습니다. 회선 절체는 사용자 필요에 따라 Toggle Switch조작에 의한 수동 절체도 가능하도록 하였으며 백업,예비 모뎀(Link B)을 사용중에 Link B에 대한 장애가 발생되면 자동으로 주 모뎀(Link A)으로 절체가 되도록 하였습니다. 본 장비는 사용중인 Protocol과 무관하게 작동하며, 4선식 전 이중 방식의 모뎀을 사용하였으며 장비의 안정성을 위하여 전원을 이중화 하였습니다.

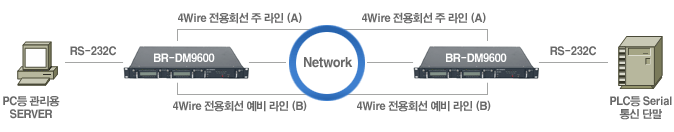

· 망구성도
· 제품의 특징
QAM / DPSK 변조방식을 사용한 9600/7200/4800/2400 BPS의 동기식 데이터 Intelligent 모뎀
전용선을 사용한 4선식 전이중 방식 및 2선식 반 이중 방식
ITU-T V.29(주1), V.27 bis, V.26 및 정통부 모뎀 표준규격서 제2장 2절 5.2항, 6.2항, 7항 준용
ITU-T V.52의 511 Pattern을 이용한 Bit Error Rate 측정 기능 (LCD Display에 Error 숫자 표시)
Power-up Self Test 및 Hardware Test 기능
Password 사용에 의한 시스템 보호기능
32자리 LCD 액정 Display에 의한 모뎀 상태 및 기능을 문자 및 숫자로 표기
EIA 접속상태 표시 (LCD 사용)
SYSTEM CLOCK : 자체(INT), 수신(LOOP), 외부(EXT)
가시 및 가청경보 기능, 반송파 상실 경보
Retraining 경보,수신 신호 에러 확률 경보
상호 접속회로 장애 경보
자동 적응식 등화기 및 선로특성(군 지연, 진폭특성)
보상용 고정 등화기 보유
통신회선 품질 측정 기능
전면 판 LCD를 이용한 tree 방식의 기능 선택
스피커를 이용한 수신 반송파 청음 기능
비휘발성 기억소자를 이용한 parameter 저장 기능
자동 Retraining 기능 및 Train-on-Data 기능
원격국 모뎀 테스트 가능
· 제품의 규격
| 구분 | 내용 |
| 동작형태 | 4선식 전이중 방식, 2선식 반 이중 방식 |
| 동기방식 | 동기식 / 비동기식 |
| 전송속도 | 9600 / 7200 / 4800 / 2400 BPS |
| 변송방식 | QAM 9600/7200/4800 BPS 및 DPSK 4800/2400 BPS |
| 변조율 | 2400Baud : QAM (9600/7200/4800 BPS) 1600Baud : DPSK (4800 BPS) 1200Baud : DPSK (2400 BPS) |
| 반송 주파수 | QAM : 1700/1800(주1) Hz ± 1 Hz DPSK : 1800 Hz ± 1 Hz |
| DPSK : 1800 Hz ± 1 Hz | DPSK : 1800 Hz ± 1 Hz |
| 송신출력레벨 | -1 ~ -16dBm (1dB 단위) |
| 수신가능레벨 | 0 ~ -43dBm |
| 선로 임피던스 | 600 ohm 평형 ± 20% |
| 단말기 접속 | ITU-T V.24, V.28 또는 EIA RS-232D DB25 표준 접속 |
| 사용전원 | 110V~220V AC(Free Volt) (60Hz) 이중화 구조 |
| 소비전력 | 25 Watt 이하 |
| 외형치수 | 44.4(높이) X 483(폭) X 300(세로) (mm) 1U형태 |
