전용회선 절체장비

본 장비는 DS-1/DS-1E(T1/ E1겸용)회선을 수용하고 주회선과 예비회선의 상태를 점검하여 주회선의 장애시 예비회선으로 절체하는 장비로써의 다양하고 안정적인 망 구성이 가능할 뿐 아니라, 시스템의 안정적인 운용/ 유지보수를 위한 GUI환경의 EMS 터미널 접속기능을 채택하여 운용자의 운용 편의성을 고려 하였으며, 전원부, 종속신호 접속부등 서비스 관련 유니트에 대한 1:1 보호절체 기능을 보유하여 서비스 신뢰성을 극대화 하였습니다.

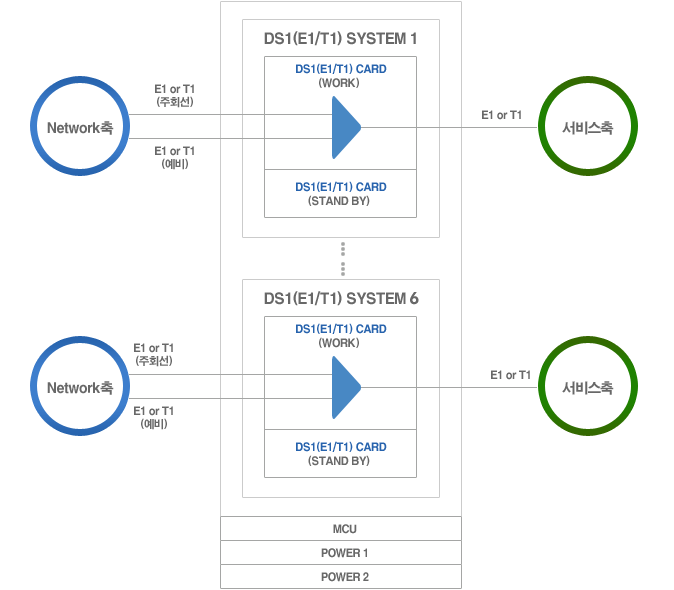

· 시스템 구성도1

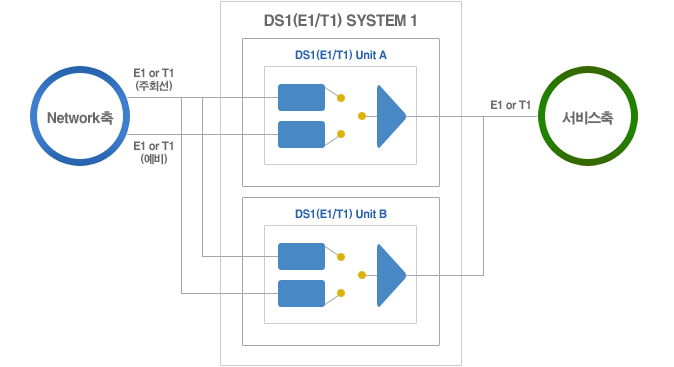

· 시스템 구성도2


· 제품의 특징

수용용량 : 셀프당 최대 12DS-1/DS-1E{운용 : 6DS-1/DS-1E, 예비 : 6DS-1/DS-1E}
                     유니트당 2DS-1/DS-1E(예비회선 포함)
주, 예비 유니트 절체 1+1 비복귀성
주, 예비 라인 절체 1:1 복귀성
시스템 경보표시 LED 및 성능상태 감시기능
INTRA 시스템 연결관리기능
Menu Tree 방식의 Configuration
GUI를 이용한 망관리 기능
전원부 : DC-48V ± 10%(AC 가능)
19 Inch 표준랙에 취부가능
유니트 A,B는 이중화 구조로 한쪽이 WORKING 일때 다른 한쪽은 STAND-BY로 동작함
주, 예비 유니트 절체 1+1 비복귀성
주, 예비 라인 절체 1:1 복귀성
LOCK OUT 기능
절체 우선순위 : 탈실장> 락아웃 > 강제절체 > 자동절체 > 수동절체


· 제품의 규격


전용회선 절체장비

본 장비는 DS-1/DS-1E(T1/ E1겸용)회선을 수용하고 주회선과 예비회선의 상태를 점검하여 주회선의 장애시 예비회선으로 절체하는 장비로써의 다양하고 안정적인 망 구성이 가능할 뿐 아니라, 시스템의 안정적인 운용/ 유지보수를 위한 GUI환경의 EMS 터미널 접속기능을 채택하여 운용자의 운용 편의성을 고려 하였으며, 전원부, 종속신호 접속부등 서비스 관련 유니트에 대한 1:1 보호절체 기능을 보유하여 서비스 신뢰성을 극대화 하였습니다.

· 시스템 구성도1

· 시스템 구성도2

· 제품의 특징

수용용량 : 셀프당 최대 12DS-1/DS-1E{운용 : 6DS-1/DS-1E, 예비 : 6DS-1/DS-1E}
                     유니트당 2DS-1/DS-1E(예비회선 포함)
주, 예비 유니트 절체 1+1 비복귀성
주, 예비 라인 절체 1:1 복귀성
시스템 경보표시 LED 및 성능상태 감시기능
INTRA 시스템 연결관리기능
Menu Tree 방식의 Configuration
GUI를 이용한 망관리 기능
전원부 : DC-48V ± 10%(AC 가능)
19 Inch 표준랙에 취부가능
유니트 A,B는 이중화 구조로 한쪽이 WORKING 일때 다른 한쪽은 STAND-BY로 동작함
주, 예비 유니트 절체 1+1 비복귀성
주, 예비 라인 절체 1:1 복귀성
LOCK OUT 기능
절체 우선순위 : 탈실장> 락아웃 > 강제절체 > 자동절체 > 수동절체

· 제품의 규격
