BR-CSU153(ETH)
CSU
BR-CSU153(ETH)는 T1/E1 서비스에 접속 가능한 단일 포트의 Fractional T1/E1겸용 CSU 장비이다. 동기식 데이터 채널과 프로그램 가능한 전송 속도를 가집니다. 사용 가능한 속도는 56Kbps / 64Kbps 이상 T1의경우 1.544Mbps, E1의경우 2.048Mbps의 전송 대역이 필요한 가입자에게 N×24, N×30/31 배수로 분할하여 가입자가 음성, 데이터, 영상의 신호를 전송할 수 있는 장비입니다. 또한 DTE의 유효한 데이타를 T1 또는 E1 데이타 흐름에 일치하는 TimeSlot에 실려 보내지며 타 장비와의 호환성과 DTE Interface의 확장성이 뛰어나며 Ethernet Port를 추가하여 다양한 통신 형태로 응용이 가능합니다.

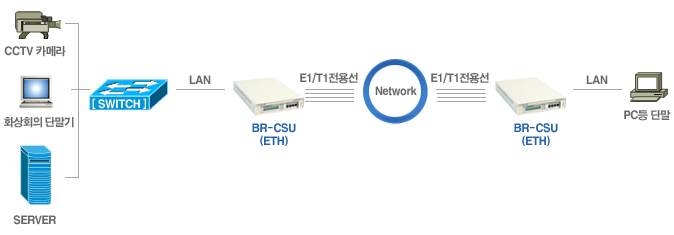

· 망구성도
· 제품의 특징
Fractional T1/E1 Interface
Nx56 또는 Nx64kbps 송 수신 속도 선택
전면판넬 및 Consol Port 제어 및 유지보수가능
T1 운용시 D4(SF) 또는 ESF Frame운용가능
T1 운용시 ESF는 CRC-6 Frame으로 운용가능
T1 운용시 라인 코드는 AMI 또는 B8ZS
E1 운용 라인 코드는 AMI 또는 HDB3
E1 운용 시 CRC-4 Frame사용 가능
- CAS 사용시 가능한 속도 : 56~1920Kbps
- CCS 사용시 가능한 속도 : 56~1984Kbps
- Unframe 사용시 가능한 속도 : 2.048Mbps
타사 CSU장비와의 완벽한 기능적 호환성
광 가입자 전송장치(FLC)와 Loop Back 연동가능
Remote Config 제어가능
Consol Port를 이용한 제어 및 유지보수
다양한 DTE와의 통신전송을 위한 TX /RX CLK Invert기능 지원
DTE부터의 입출력 Data Invert 기능 지원
다양한 경보 및 실시간 Line Error 감시 기능 지원
(LOS,RED,YELLOW,CRC,BPV)
다양한 Loop Back 및 진단기능
(LTL, DL, RTLB, TPG, LLB, NLB, RCLB)
Free Volt로 AC 110V/220V 또는 DC 24V/48V 선택
Self Test, Pattern Test, Remote Control 기능 지원
Ethernet Port로 Router없이 바로 PC급 제어기나 HUB에 연결사용가능
· 제품의 규격
| 구분 | 내용 |
| T1 CSU | |
| Transmit method | 4Wire Full Duplex |
| Frame | ITU-T G.704(D4, ESF) |
| LINE CODE | ITU-T G.703(AMI, B8ZS) |
| Line speed | 1.544Mbps ± 32ppm |
| Line Impedance | 100Ω ± 10% |
| DTE Rate | 56xN, 64xN(N=1~24) |
| Transmit speed | 56Kbps~1,536Kbps |
| LBO | 0dB, -7.5dB, -15dB, -22.5dB |
| Line distance | 1.2Km(24AWG) |
| E1 CSU | - E1 CSU |
| 구분 | 내용 |
| Transmit method | 4Wire Full Duplex |
| Frame | ITU-T G.704(CRC-4, FRAME) |
| LINE CODE | ITU-T G.703(AMI, HDB3) |
| Line speed | 2.048Mbps ± 32ppm |
| Line Impedance | 120 Ω ± 10% 또는 75 Ω ± 10% |
| DTE Rate | CAS : 56xN, 64xN(N=1~30) |
| CCS : 56xN, 64xN(N=1~31) | |
| Transmit speed | CAS : 56Kbps~1920Kbps |
| CCS : 56Kbps~1984Kbps | |
| LBO | NO |
| Line distance | 0.8Km(24AWG) |
| E1, T1 Common spec | - E1, T1 Common spec |
| Line Interface | RJ-48 또는 Terminal Block |
| System Clock | Internal, Receive(LOOP), External(EXT) |
| DTE Interface | ITU-T V.35, RS-232(Option), 10/100 Ethernet Port/ 환경에 따라 V.35케이블 지원 |
| Power consumption | AC 110V/220V 60Hz(13/9W) 또는 DC 24V/48V |
| Temp | 0℃ ~ 50℃ |
| Size | 205(W)x300(D)x47(H) |
